注浆管声脉冲从发射换能器发出，通过耦合水到达水和声测管管壁的界面，再通过管壁到达声测管管壁与混凝土的界面，穿过混凝土后又需穿过另一声测管的两个界面而到达接收换能器。

声阻抗率较低，用做声测管具有较大的透声率，通常可用于较小的灌注桩，在大型灌注桩中使用时应慎重，因为大直径桩需灌注大量混凝土，水泥的水化热不易发散：鉴于塑料的热膨胀系数与混凝土的相差悬殊，混凝土凝固后塑料管因温度下降而产生径向和纵向收缩，有可能使之与混凝土局部脱开而造成空气或水的夹缝，在声通路上又增加了更多反射强烈的界面，容易造成误判。

声测管的直径，通常比径向换能器的直径大l0mm即可，常用规格是内径50-60mm。管子的壁厚对透声率的影响很小，所以，原则上对管壁厚度不作有限，但从节省用钢量的角度而言，管壁只要能承受新浇混凝土的侧压力，则越薄越省。

注浆管的应用特点

注浆管是一种预埋注浆管系统，用于混凝土中的施工缝、冷接缝、管子渗缝、地墙之间空隙等处的密封。在新和旧混凝土的接缝之间安装注浆管是非常合适的。当水渗入接缝时，可以通过设定在表面的pvc端口注入浆液加以封堵这种方法可以密封接缝。合适的注浆时间可以选择在混凝土养护结束后进行注浆。渗漏接缝同样也可以用这方法做成 密封。

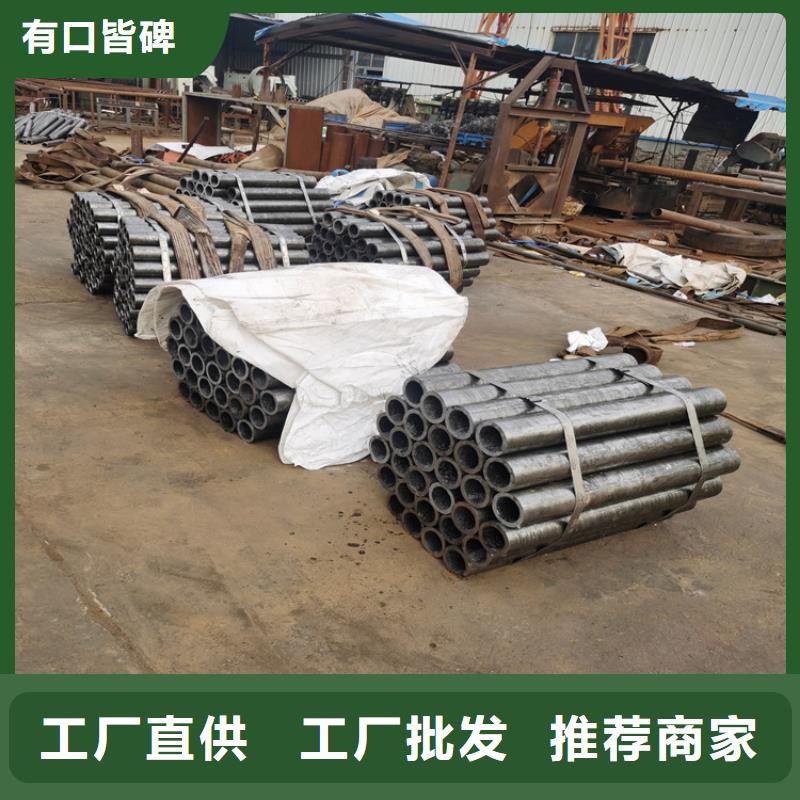

生产超前小导管、注浆管、钢花管、管棚管、声测管的厂家,厂家常年备有大量现货,产品执行交通部的JT/T700-2007标准。??路桥材料为：注浆钢花管，超前小导管，隧道管棚管，声测管产品可执行GB、JG、SY相关标准。

安装注浆管的施工缝表面应坚实、平整，不得有浮浆、油污、疏松、空洞、碎石团等，否则应予以。

注浆导管与注浆管连接应牢固、严密。导管末端应临时封堵严密。

注浆管宜设置在结构中线位置，任意一侧混凝土的厚度不得小于100mm。

注浆管的用途是什么？应用范围有哪些？

地铁工程、隧道、水厂和污水处理厂、游泳池和水上游乐园、大坝、船闸、运河、水库和沟渠、核电站、初级和次级围堰设施、桥梁、商业和工业建筑、地下车库、体育场、水族馆、水箱和类似结构。变形缝、施工缝渗漏水维修、埋置止水用注浆通道。

注浆管声测管超声波在基桩质量检测中有着广泛的应用。利用超声CT可以获得混凝土的速度分布，识别异常截面的位置和尺寸，推断缺陷的性质和强度。基于超声CT反演方法研究，UCT程序(用超声波CT基础桩内质量检测程序)的开发。通过模拟计算和模型试验，总结了超声CT应用的关键技术。利用超声波CT对桩段进行了检测，给出了包括等值线、色谱图和速度三维分布的CT图像。在现场试验中设计了由十个分离换能器组成的串联换能器。从而有效地提高了检测效率和检测精度。
